Actisense Barrier Strip Connector
Art.Nr.: QNB-1
NMEA 2000 Netzwerkblock,
6 Schraubklemmenabgänge, Einspeisung und Diagnosefunktionen
6 Schraubklemmenabgänge, Einspeisung und Diagnosefunktionen
Produktbeschreibung

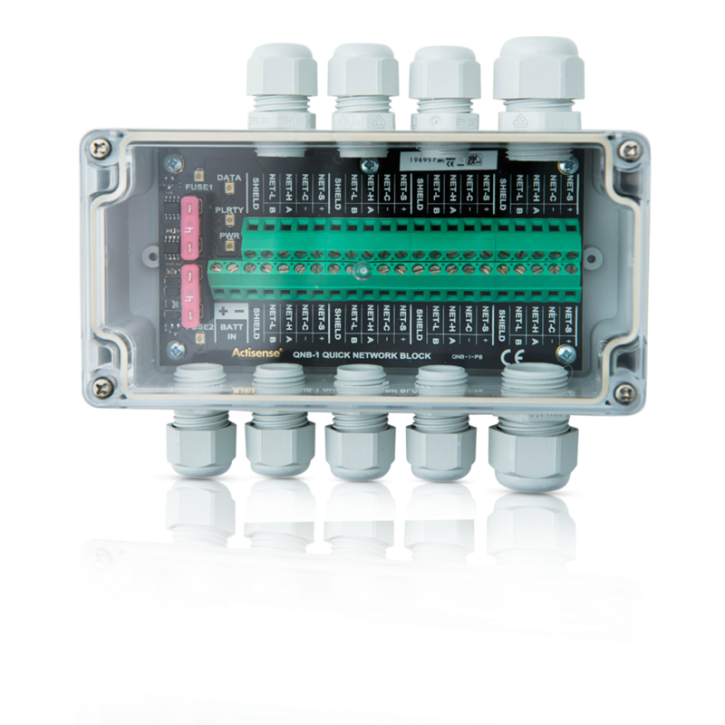

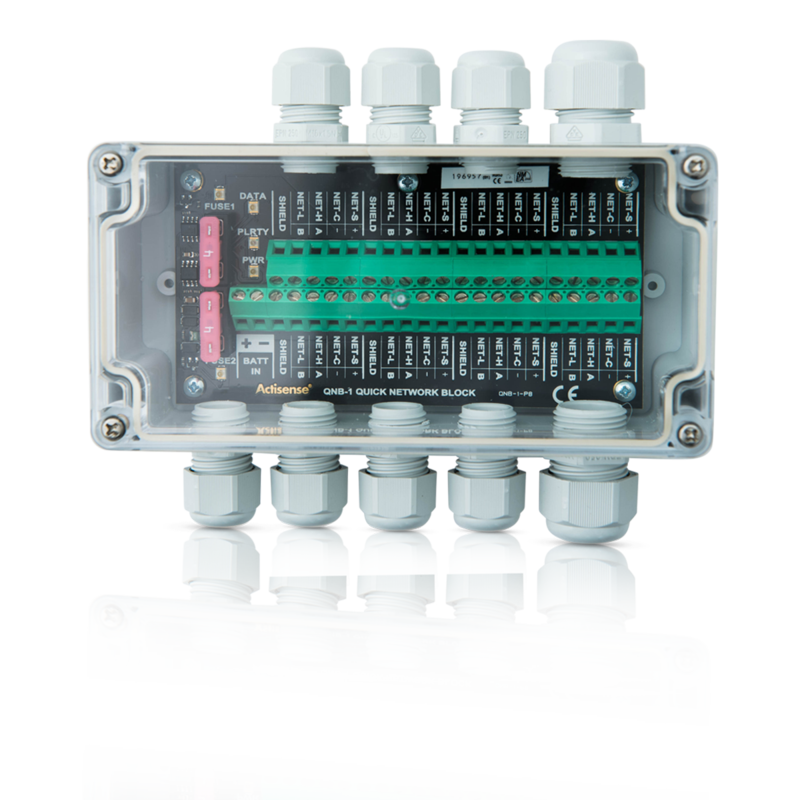

Actisense - NMEA 2000-Netzwerkbox QNB-1
Die Actisense NMEA 2000-Netzwerkbox QNB-1 ist eine flexible, platz- und kostensparende Alternative zu den NMEA 2000-Multi-Anschlussports und entspricht den in den NMEA 2000-Spezifikationen festgelegten Sicherheitsvorschriften für Anschlussleisten.
- Acht 5-polige Anschlussklemmen für sechs NMEA 2000-Abgänge und zwei für die Hauptbusleitung
- Kompatibel mit NMEA 0183- und NMEA 2000-Netzwerk
- Kompatibel mit Baud-Raten von 4800 bis 250 kBaud
- Abgesicherte Spannungsversorgung
- Vier Power- und eine Daten-LED
- 3 Jahre Garantie
Beschreibung:
Der QNB-1 ist mit einer zweifachen Absicherung der Spannungsversorgung ausgestattet.
So begrenzt er die Stromaufnahme und sorgt für Betriebssicherheit des NMEA 2000 Netzwerkes.
LED-Statusanzeigen informieren über Anliegen der Versorgungsspannung, Verpolungsfehler sowie den Zustand der Sicherungen. Eine weitere LED zeigt den Datenfluss auf dem NMEA 2000-Bus an.
Der QNB-1 kann auch in NMEA 0183-Bussen eingesetzt werden. Hier fungiert er als Anschluss- oder Verteilerbox, die mehrere NMEA 0183-Geräte mit Daten und Spannung versorgt. Der QNB-1 kann nicht für NMEA 0183-Geber verwendet werden. Hier muss der NDC-4 eingesetzt werden.
Technische Daten:
Gewicht: 370g
Abmessungen: 160x138x55mm
Zulässige Umgebungstemperatur: -20°C - +70°C
Farbe: Grau/ transparent
Lieferumfang:QNB-1, Anleitung, Installationsmaterial, 2x 4A Sicherungen und 2x 7,5A Sicherungen
Gewährleistung: 3 Jahre
Baudrate: 4800 bis 250000
Versorgungsspannung: 10-35V DC
Versorgungsstrom: 10mA
