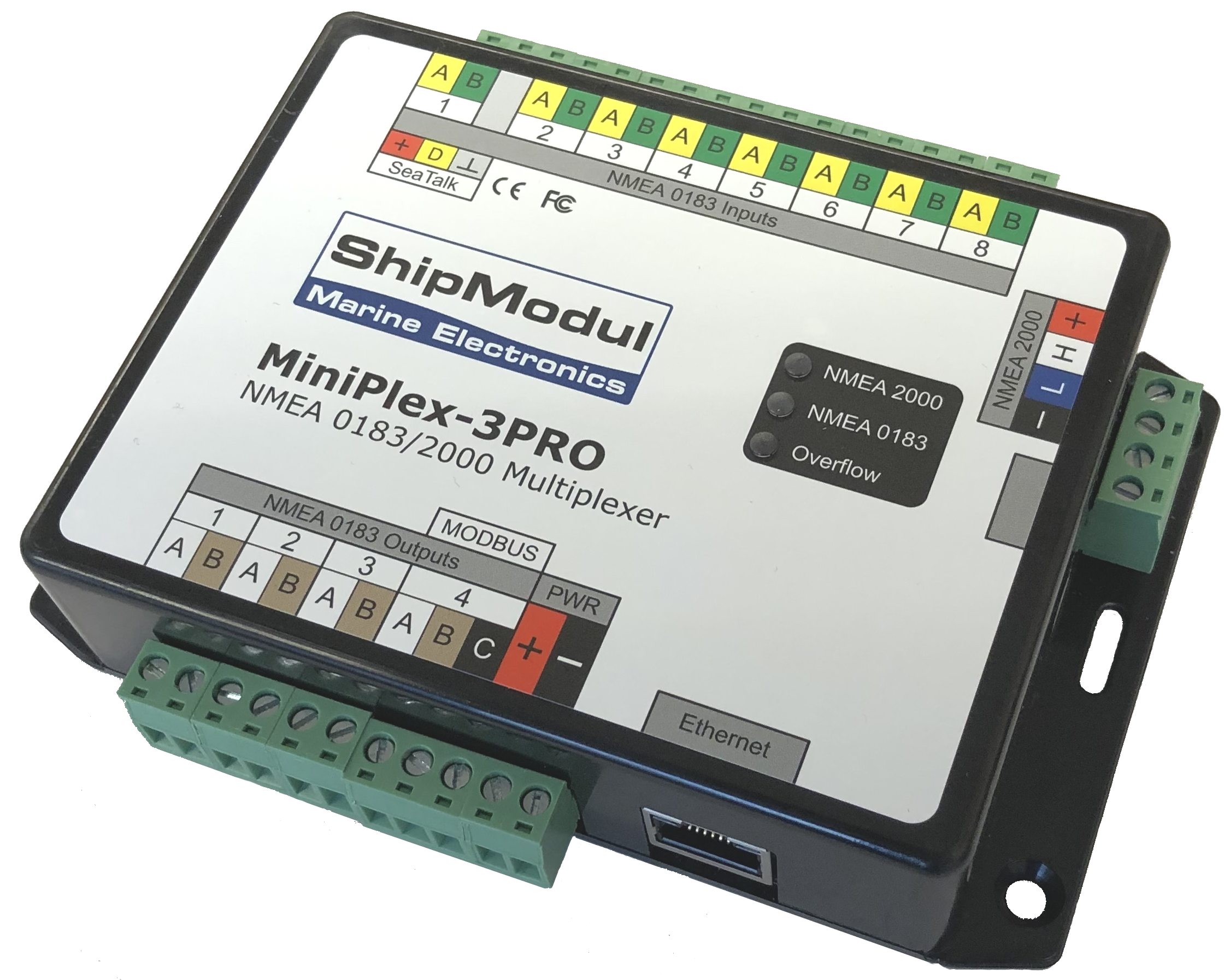

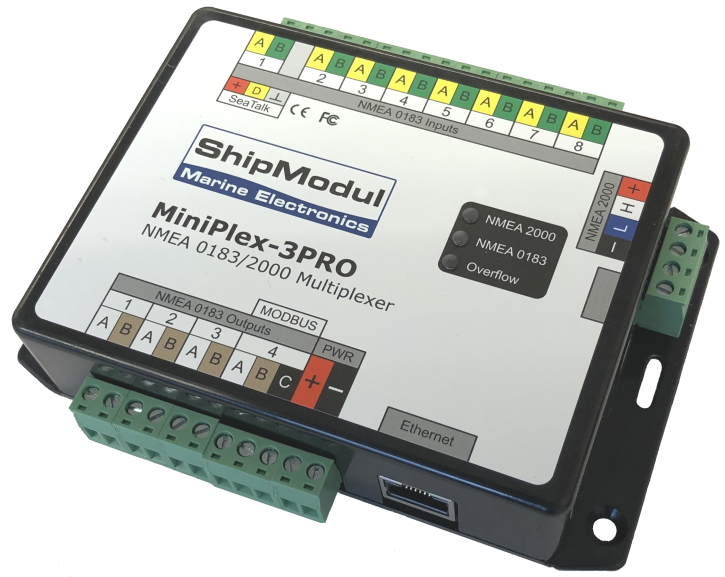

ShipModul NMEA-Multiplexer MiniPlex-3PRO
Art.Nr.: SM-1138
EAN / GTIN: 8719326814285
Produktbeschreibung
Der NMEA Multiplexer MiniPlex-3PRO ist das optimale Gerät für grössere, professionelle Navigationsnetzwerke. Verbinden Sie ganz einfach die Geräte aus unterschiedlichen Netzwerken mit dem Multiplexer und dieser verarbeitet dann die Daten und sendet diese dann gesammelt an die unterschiedlichen Ausgänge.
Sie können hierbei Geräte mit den folgenden Bussystemen bzw. Protokollen miteinander verbinden:
- NMEA 0183 (bis zu 8 sendende Geräte und 16 Empfänger)
- Raymarine SeaTalk(1) ® (Ein NMEA 0183 Eingang kann auf Raymarine SeaTalk umgeschaltet werden und die Daten werden dann konvertiert)
- NMEA 2000 (Konvertierung der Daten auf NMEA 0183 integriert)
Die Daten von den Navigationsinstrumenten und -geräten können dann über die Ethernet-Schnittstelle in ein LAN-Netzwerk an Bord eingespeist werden. Hierbei können auch die über Ethernet empfangenen Daten an die beiden NMEA 0183 Ausgänge, das NMEA 2000 Netzwerk und den Raymarine SeaTalk® Anschluss weitergeleitet werden.
Damit können Sie dann zum Beispiel Wegpunkt-Daten von einer Navigationssoftware an einen Autopiloten senden.
Darüber hinaus bietet Ihnen der MiniPlex-3PRO Multiplexer noch weitere Vorteile:
- Für jeden NMEA 0183 Eingang und Ausgang kann unabhängig voneinander eine Geschwindigkeit zwischen 4800 und 57600 Baud eingestellt werden (NMEA Ausgang 2 bis zu 115200 Baud)
- Alle Eingänge, Ausgänge sind von der internen Elektronik und gegeneinander galvanisch isoliert. Dadurch werden Masseschleifen verhindert und es werden unterschiedliche serielle Ports unterstützt (RS-232 und RS-422)
- Filter: Nicht benötigte NMEA-Datensätze können komplett rausgefiltert werden um den Datendurchsatz zu verbessern
- Routing: Es kann frei konfiguriert werden welche Typen von NMEA-Datensätzen zwischen den unterschiedlichen Ein- und Ausgängen ausgetauscht werden sollen
- Priorisierung: Bei gleichen Datensatztypen von unterschiedlichen Eingängen (z.B. GPS-Daten von 2 Geräten) kann definiert werden welche Daten bevorzugt verwendet werden sollen
- Konvertierung: Bestimmte NMEA-Datensatztypen können automatisch in andere Typen konvertiert werden (z.B. relativer Wind in wahren Wind)
Die Konfigurationssoftware für den Multiplexer ist verfügbar für Windows und Mac OS X.
Die Funktionalitäten des Multiplexers können über kostenlose Firmware-Updates ganz einfach erweitert werden.
Die aktuelle Version der Konfigurationssoftware, der Treiber, sowie die verfügbaren Firmware-Updates können auf der Produkt-Webseite www.shipmodul.de herunter geladen werden.
